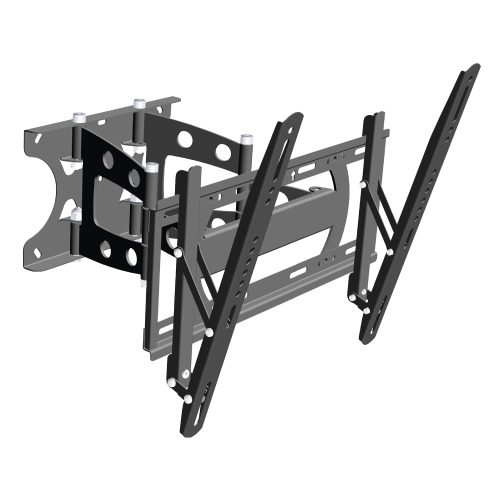

Кронштейн Pantograf S

1 шт.

Кронштейн Pantograf S предназначен для крепления на стену LCD, LED, ЖК телевизора.

Бренд : Trone
Модель : Pantograf S
Vesa : 400*400, 300*300, 200*200, 100*100
Макс. нагрузка : 35 кг
Тип : наклонно-поворотный
Угол наклона : от 0° до +15°
Угол поворота : +/- 90°
Опт : 4 шт
* Цвет:

«Пантограф» - название модели кронштейна было выбрано не случайно: в виду схожести механизма крепления к стене и прибора черчения, а именно, звенья параллелограмма, предназначенные для надежной фиксации в пространстве прибора. Эти звенья мы легко увидим сверху трамвая, электрички, где пантограф обеспечивает надежное электрическое соединение с контактным проводом сети электрического подвижного состава.

У кронштейна серии пантограф эти звенья – способ крепления колена кронштейна к колену: двойное крепление к планкам, которые в свою очередь крепятся на стену. За счет возможности движения этих звеньев осуществляется и выбор удобного угла наклона в диапазоне от 0° до 15°.

Кронштейны Trone Pantograf – это принципиально новые механизмы, которые ранее не выпускались. Их появление связано с необходимостью в дополнительной гарантии надежности кронштейна. Крепкая конструкция Pantograf позволит спокойно повесить тяжелую панель на стену и не волноваться.

Отметим, что и другие кронштейны отличаются надежностью, но конструкция кронштейна - пантографа отличается «усиленными» характеристиками.

Изначально Pantograf S предназначен для фиксации панелей с диагональю экрана от 23"-42" (58,4см – 106,7см), весом до 35 кг,

Pantograf S позволяет регулировать угол наклона от 0 до +15°, поворот панели -/+90°, отступ от стены в диапазоне от 70мм до 345 мм.

Pantograf M  - для диагоналей от 47"-65", весом до 45 кг.

Главное - соблюдение параметров ВЕСА и учет максимальной нагрузки кронштейна.

Руководство Pantograf S:

Титульная и меры безопасности страница 1,

Комплектация и установка страница 2.

Технические характеристики кронштейна
Варианты цвета чёрный
ВЕСА 400*400, 300*300, 200*200, 100*100
Индивидуальная упаковка 499*293*62 мм
Индивидуальная упаковка, вес/объём 0,88кг / 0,009м3
Кол-во в 1 транспортной упаковке 4 шт
Макс. нагрузка 35 кг
Тип наклонно-поворотный
Транспортная упаковка 490*300*265 мм
Транспортная упаковка, вес/объём 23,6кг / 0,039м3
Угол наклона от 0° до +15°
Угол поворота +/- 90°
